功能配置：
No.1 驅動單元
No.2 行星單元（盤管單元）
No.3 吊掛升降單元
No.4 灌溉單元
No.5 施肥及打藥單元（選配）
No.6 電機運行、停車單元
No.7 電箱及控制單元
No.8 供水供電單元
No.9 障礙停車單元（選配）
No.10 無苗探測單元（選配）
No.11 運行警示單元（選配）
No.12 過濾及自動減壓單元（選配）
驅動單元
驅動單元
驅動單元

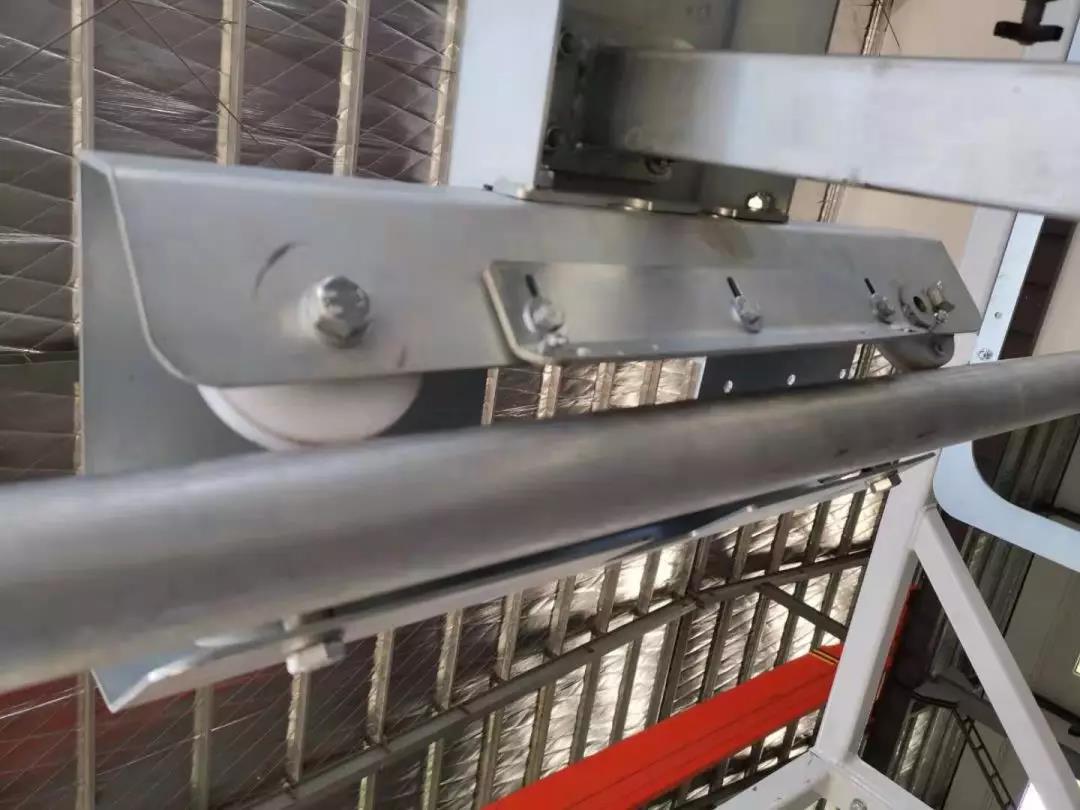

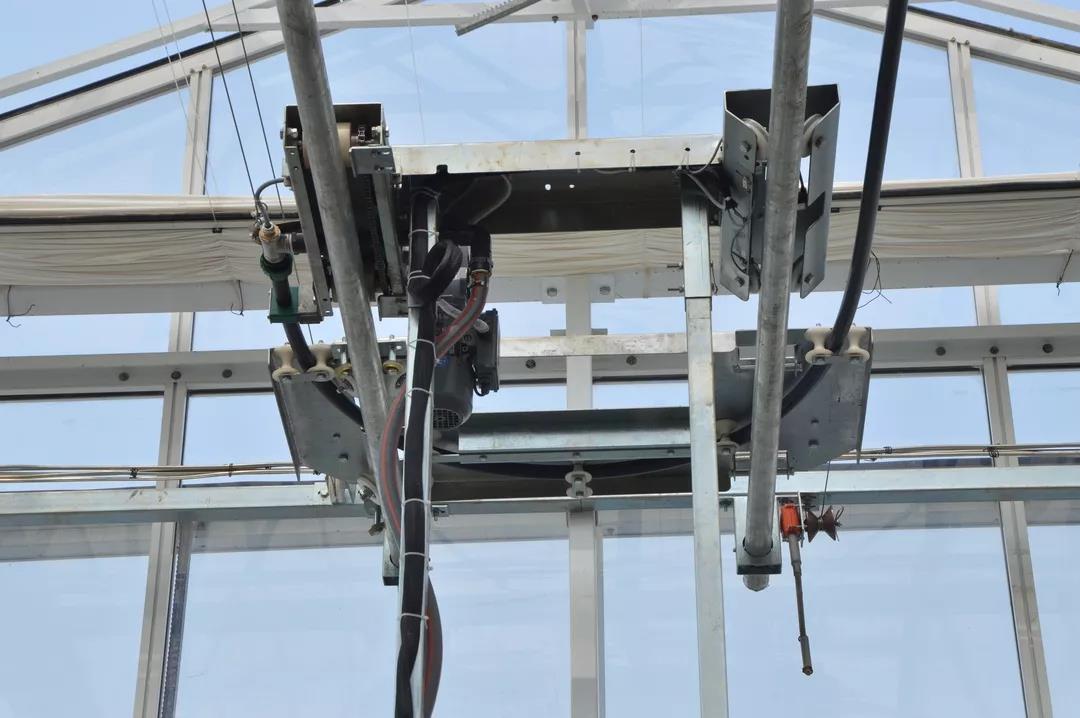

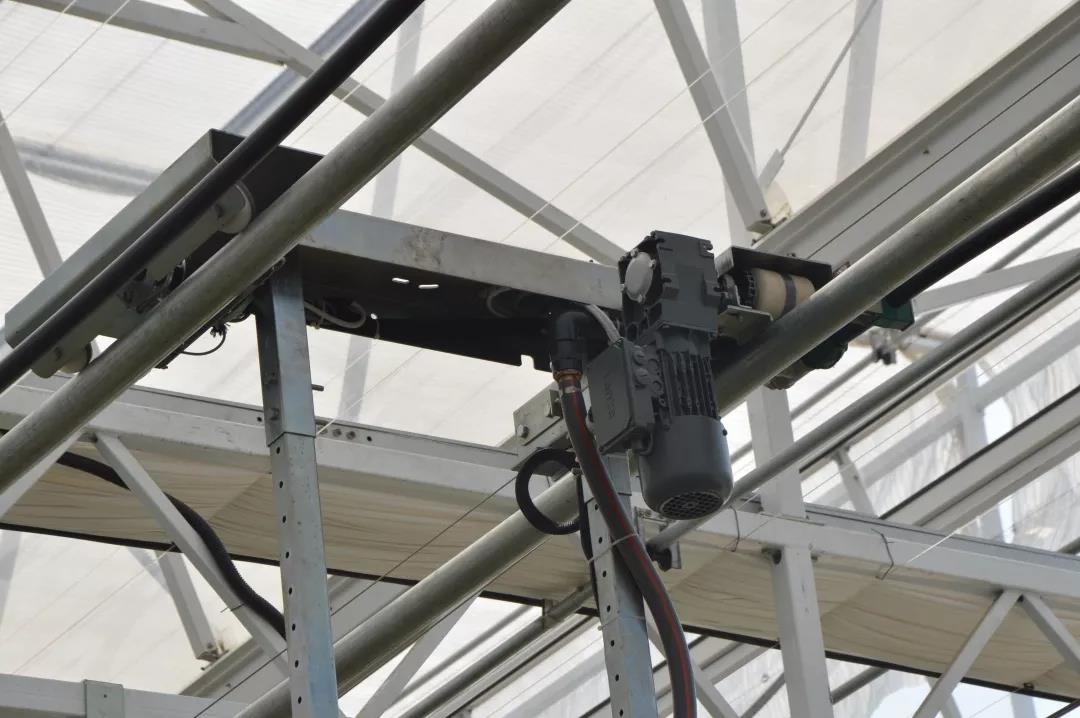

驅動單元：該驅動單元在兩個直徑為76mm（軌道尺寸根本開間大小選擇）的管道上行駛。驅動單元由鍍鋅鋼部件構成。 速度在5米-30米/每分鐘， 包括4個電磁感應開關用于檢測軌道末端并返回到原位，也可通過計米器設定系統的始端和終端；驅動單元帶動噴罐車在每跨之內運動。
行星（盤管）單元
行星（盤管）單元
行星（盤管）單元

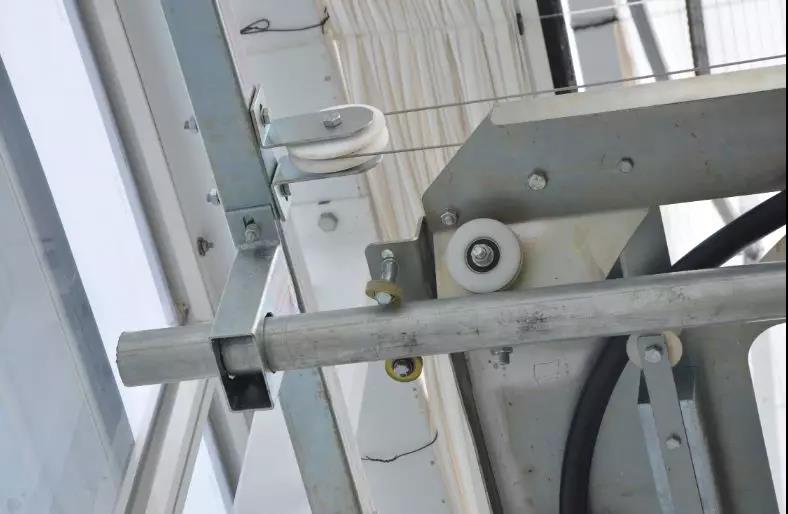

盤管單元、驅動單元通過一個鋼絲繩和滑輪連接，跟軟管裝配起來，我們叫做行星單元。這個行星單元不僅確保了供水管及電機電源線合適的導向，并且提供了跟驅動單元速度/距離1:2的比例關系。
吊掛升降單元
吊掛升降單元
吊掛升降單元

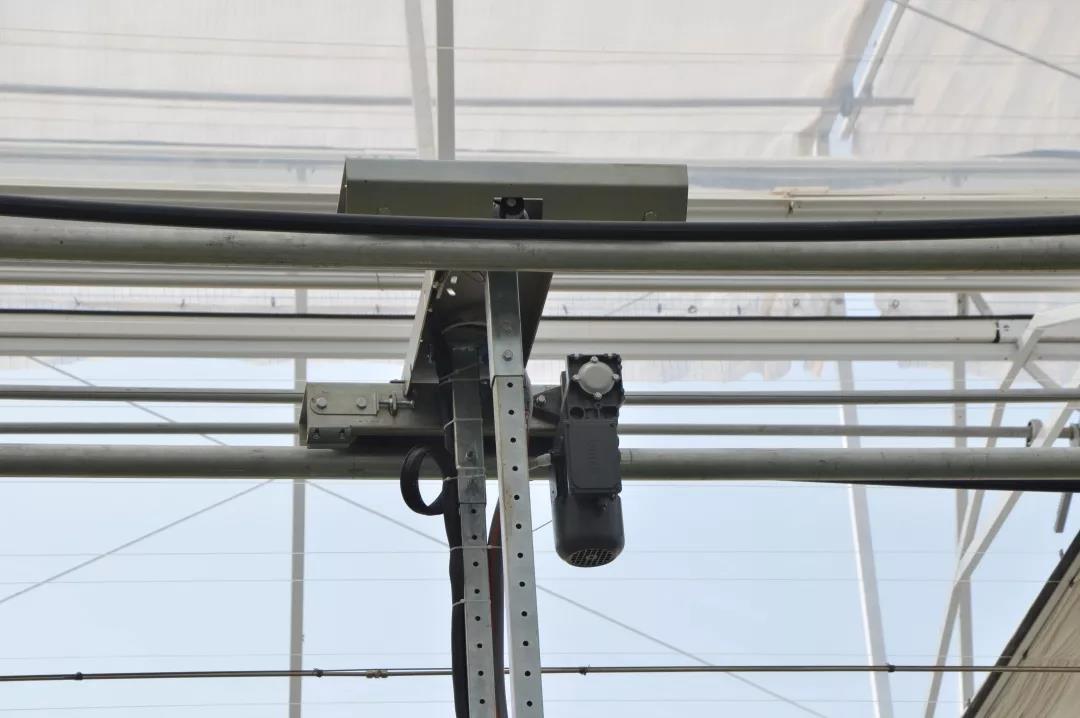

吊掛單元：通過專用掛鉤及C型管架將噴灌車固定在溫室桁架下弦桿，通過掛鉤調節C型管架的平衡。
升降單元：高度調節裝置方管型材質，可通過方管上的孔調節至合適高度。
灌溉單元
灌溉單元
噴灌次數：用來設置單個噴灌模式下需要重復的次數。
噴灌模式：通過選擇開關，可以選在如下模式:0 = 不噴灌，1 = 前進時噴灌，2 = 后退時噴灌，3 = 前進后退時都噴灌。
測試清洗水閥：通過這個按鈕，可以手動激活來打開水閥。此按鈕可以用來檢查或者沖洗噴灌/噴灑管。
噴灑區域設定（分段澆灌）：可根據不同的種植品種來設定不同的灌溉速度，也就是噴灌車的行走速度。

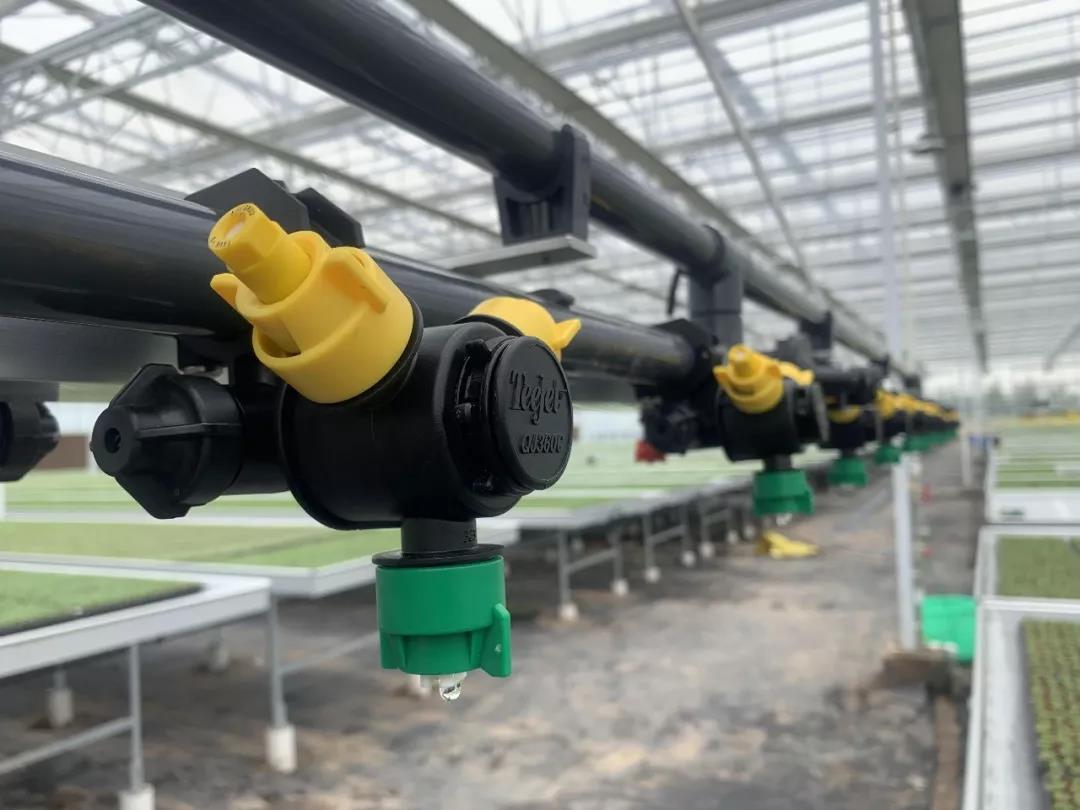

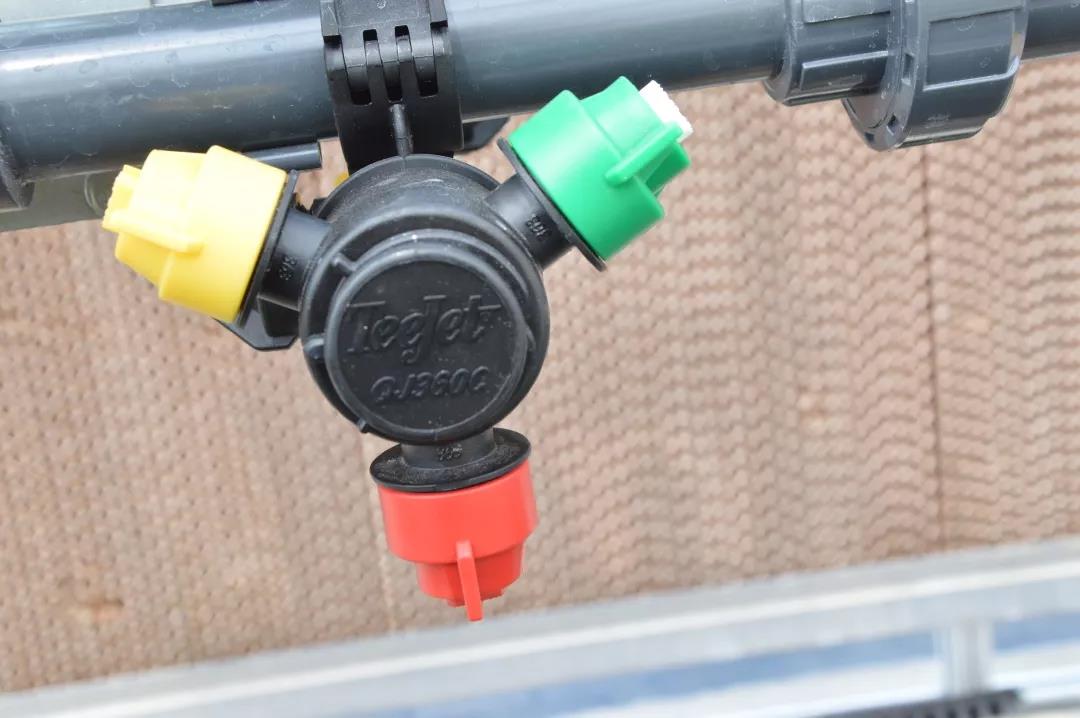

噴頭選擇：選用TEEJET三位噴頭，不銹鋼噴嘴。
施肥及打藥單元（選配）

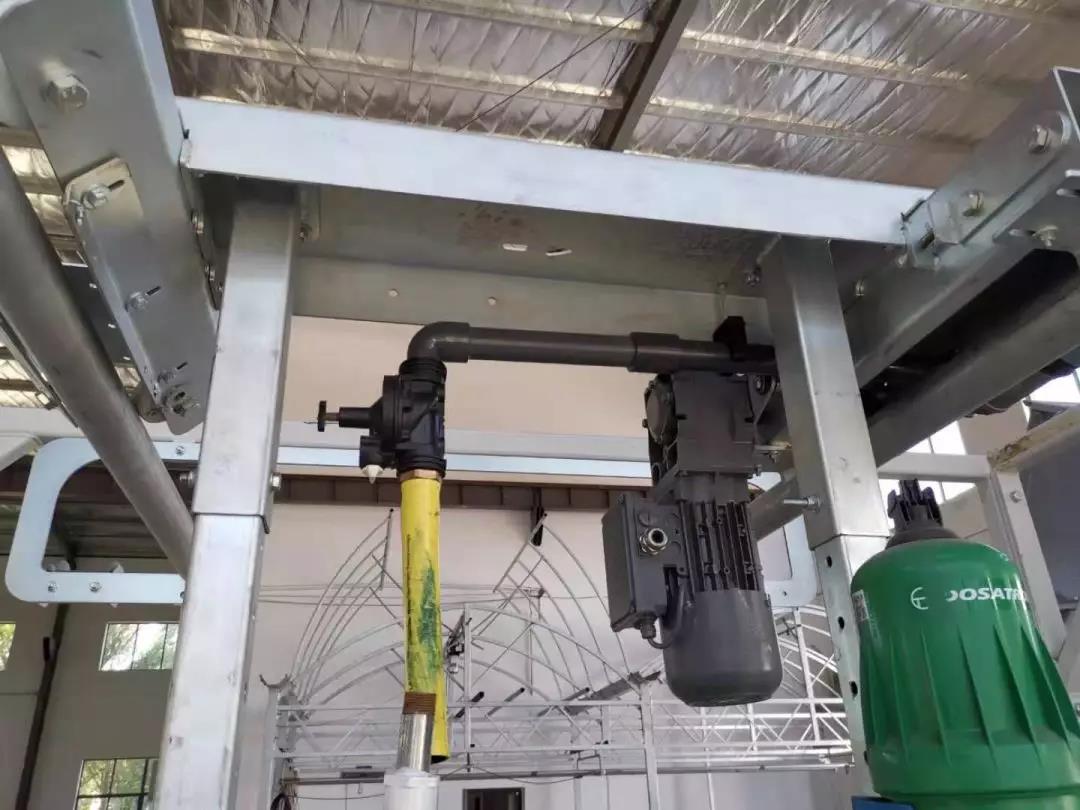

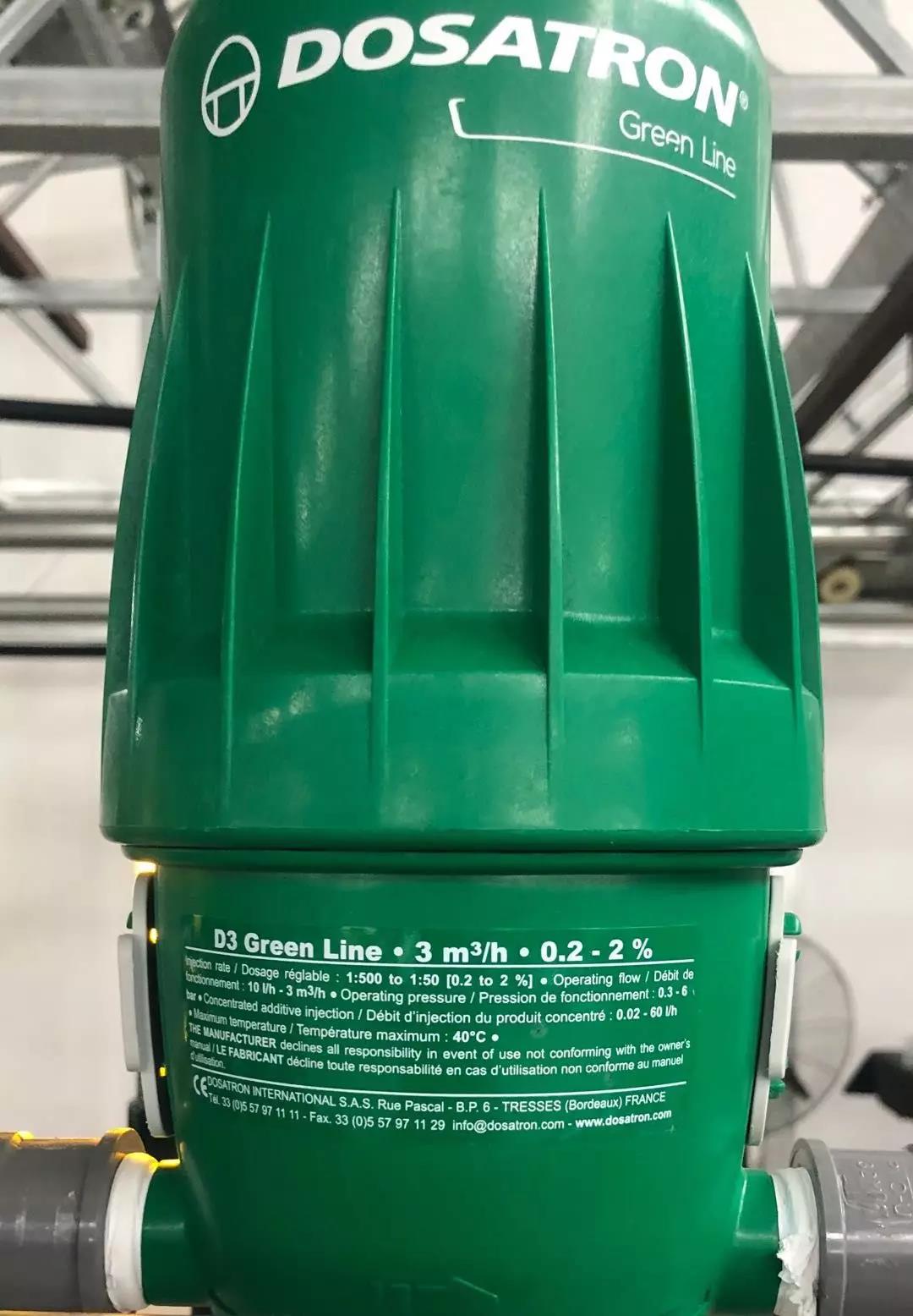

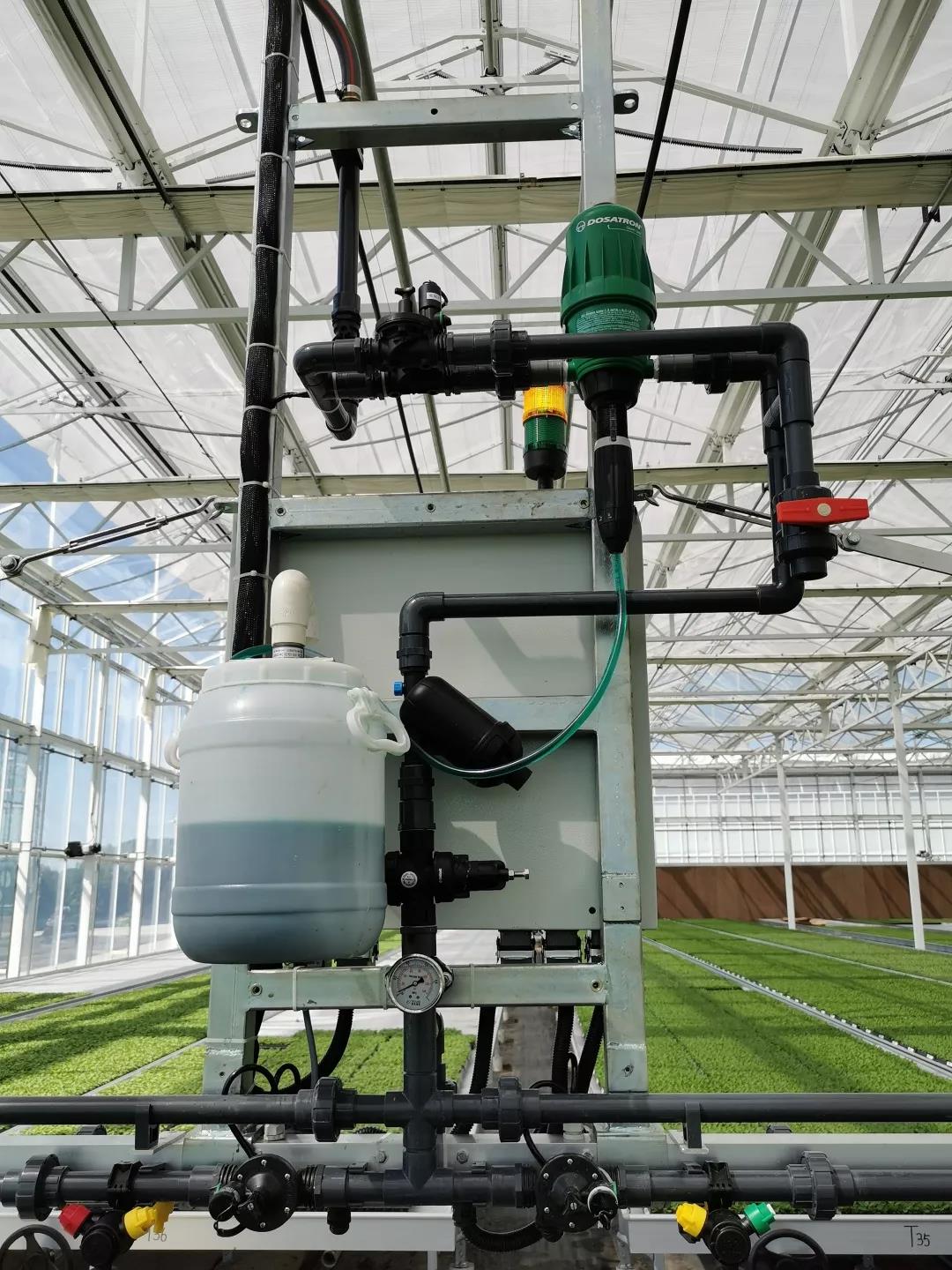

可根據用戶需求配置施肥及打藥單元，配備攪拌裝置，法國多壽（DOSATRON）D3施肥泵,一個用于存放保護作物生長肥料的計量單元，安裝在現有高度上，塑料桶，容量為10升，可用來混合肥料，其施肥流速在10升/每小時-3000升/每小時；通過比例施肥器給種植物施肥和噴灑農藥。
噴灑模式：可選擇利用灌溉噴頭，也可以另外配置TEELT單頭不銹鋼噴嘴。
測試清洗水閥：通過這個按鈕，可以手動激活來打開水閥。此按鈕可以用來檢查或者沖洗噴灌/噴灑管。另外，此按鈕還可以用來填充噴罐車上殺蟲劑的藥桶。
電機運行、停車單元

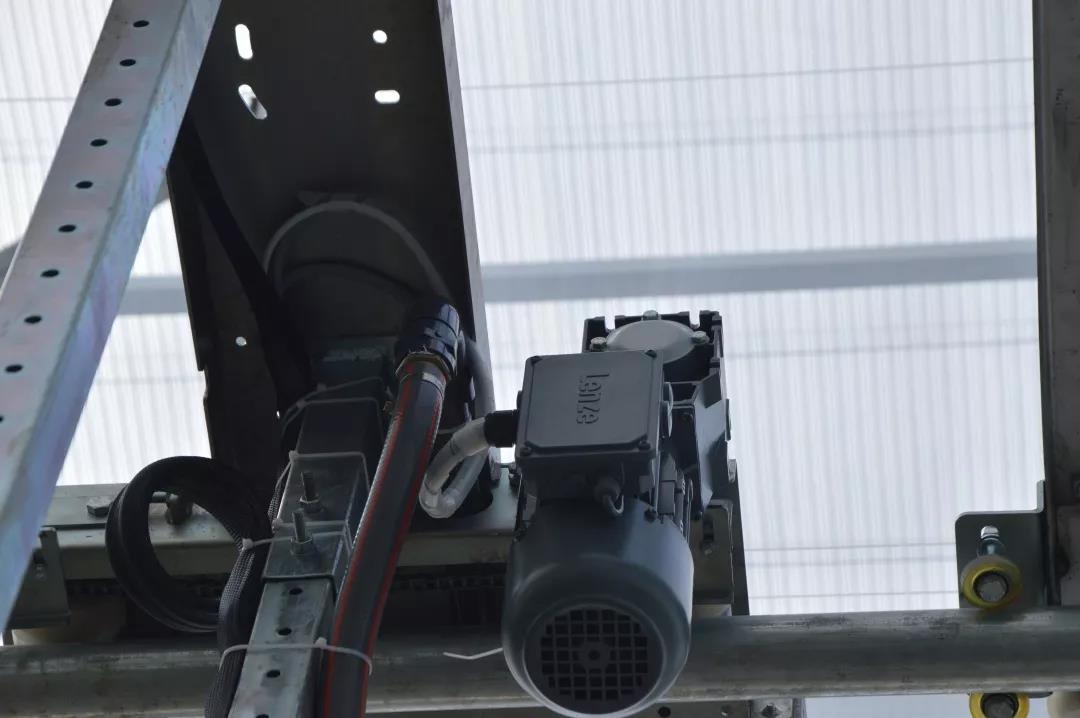

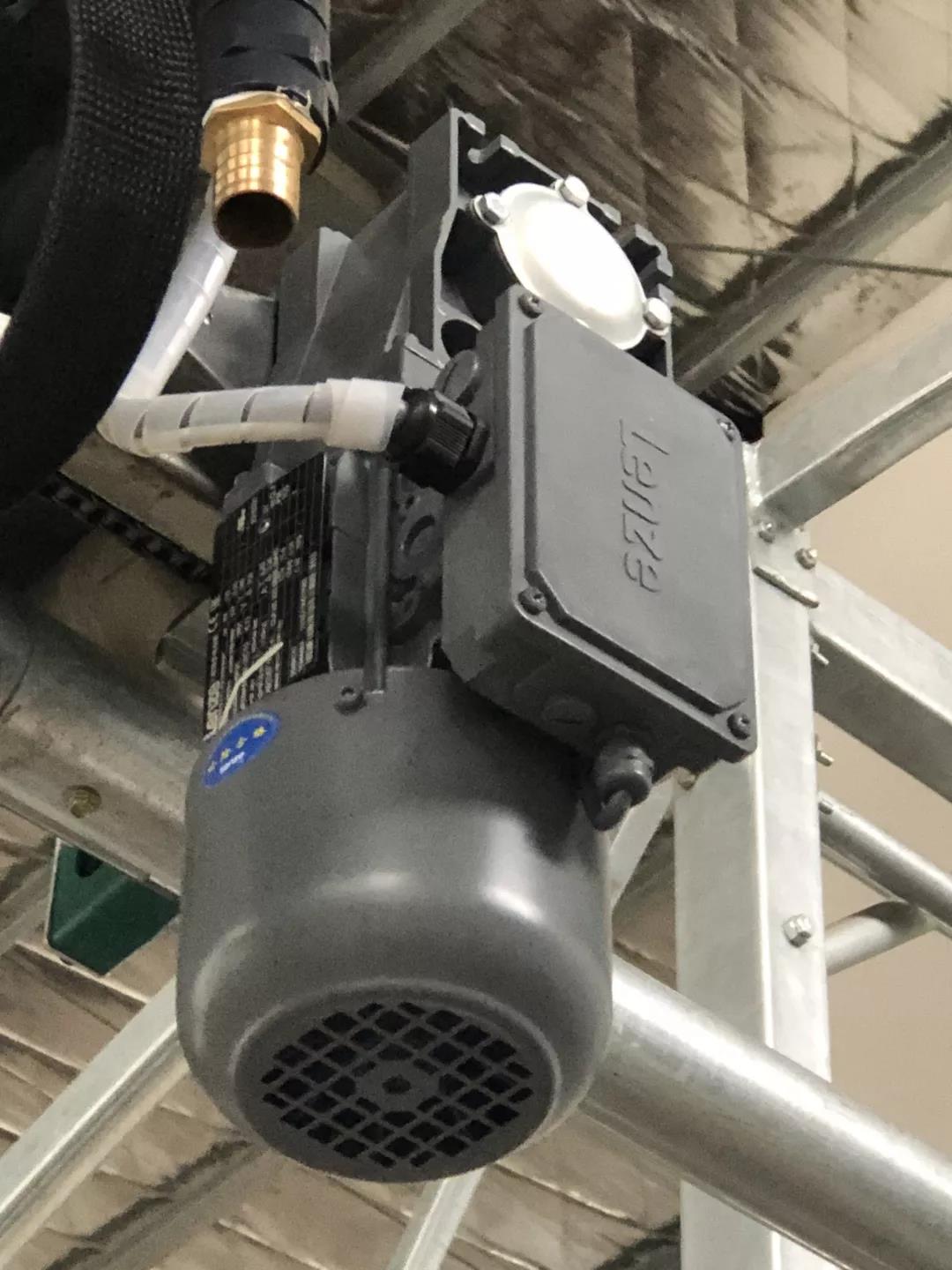

運行調速單元：采用 LENZE 變頻電機，電機自帶抱閘。電箱內配備微型變頻器及調速電位 器。噴罐車的速度是通過電位器來控制的。通過改變設定值來改變設備的速度，設備運行中 也是可以。數值越大，對應的噴罐車的速度就越高。
停車單元：1、通過計米器設定系統的始端和終端，可根據苗床的長度及種植品種不同設定 分段。2、通過電磁感應限位開關檢測軌道的始端和終端。
電箱及控制單元

選配

電箱采用防水電箱，懸掛于噴桿上方的升降單元上。

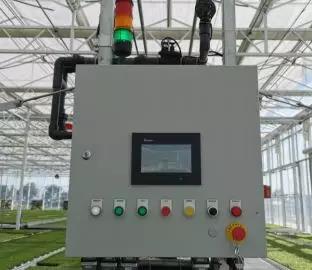

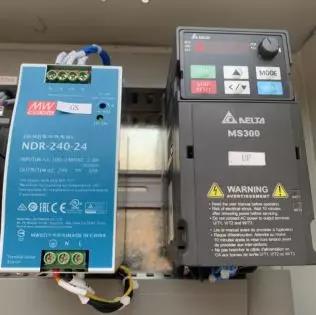

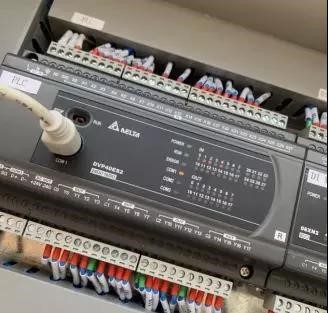

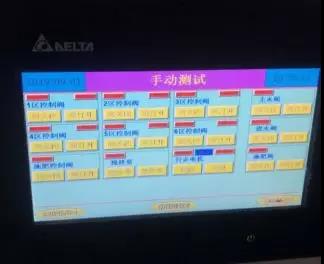

控制單元：用于控制噴灌車的行駛方向、噴灑速度及噴灑效果；內置：液晶顯示屏（選配），直流穩壓電源、總負荷開關、熔斷器、微型繼電器、變頻器、PLC、航 空插座。整個系統可通過電箱上的按鈕實現手動操作，也可以通過PLC編輯程序，通過液晶顯示屏上 的按鈕操作，系統可實現一鍵式操作。
緊急停止：通過按下此按鈕，噴罐車馬上停止運行。同時控制面板上緊急停止的紅燈會處于 激活狀態。
緊急停止激活：通過按下此按鈕，噴罐車可以重新開始啟動。
前進：此按鈕是啟動噴罐車開始執行噴灌任務（從起始位置開始移動）。
停止：此按鈕是用來停止噴罐車。噴灌程序會保留其執行點于其停止的位置。
后退：此按鈕是用來開啟噴罐車執行其朝向起始位置的噴灌程序。
供水供電單元

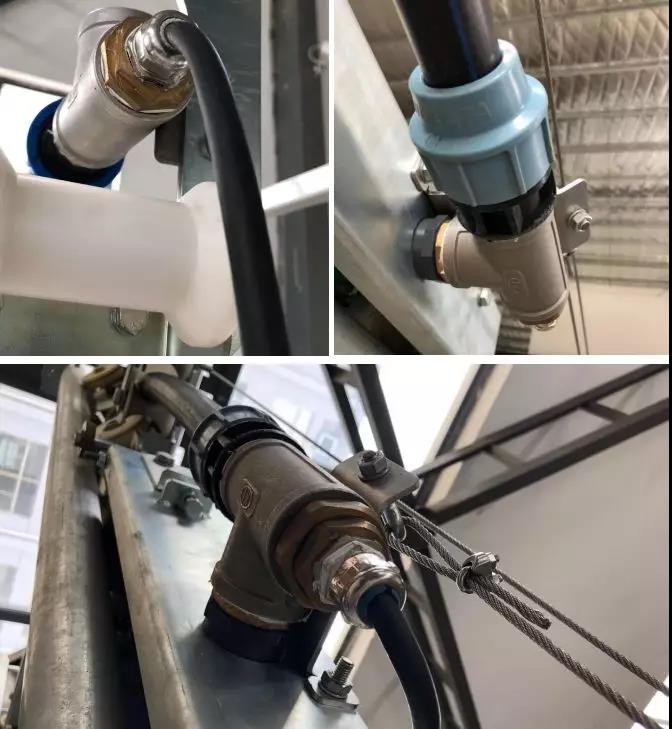

本系統供水供電采用一體式，即電機電源線從供水管道內部接入電機。
軟管采用國產HDPE材質，電纜線選用起帆，防水等級IP65。
型號及配置說明表
|
型號
|
型號說明
|
配置
|
配件說明
|
|
ANVWS
|
進口
標配
|
驅動單元、行星單元、吊掛升降單元、灌溉單元、電機運動、調速及停車單元、電箱控制單元、供水供電單元
|
所有配件均為進口
|
|
ANVWT
|
進口
頂配
|
驅動單元、行星單元、吊掛升降單元、灌溉單元、電機運動、調速及停車單元、電箱控制單元、供水供電單元
|
所有配件均為進口
|
|
施肥打藥單元、障礙停車單元、無苗探測單元、運行警示單元、過濾及自動減壓單元
|
|
ANVNS
|
合資
標配
|
驅動單元、行星單元、吊掛升降單元、灌溉單元、電機運動、調速及停車單元、電箱控制單元、供水供電單元
|
根據客戶需求定制
|
|
ANVNT
|
合資
頂配
|
驅動單元、行星單元、吊掛升降單元、灌溉單元、電機運動、調速及停車單元、電箱控制單元、供水供電單元
|
核心部件進口，其他根據客戶需求定制
|
|
施肥打藥單元、障礙停車單元、無苗探測單元、運行警示單元、過濾及自動減壓單元
|
|
