西藏溫室大棚電動外遮陽系統
1.1 系統主要功能及特點
在夏季，由于進入溫室的太陽輻射熱負荷太高，在使用外遮陽系統時，由于阻隔了大部分太陽輻射進入溫室，在具有良好通風的溫室中可將室內溫度控制到只比室外高1℃的水平。如果和濕簾－風扇系統結合使用，能夠創造出理想的溫濕度環境，減少溫室運行成本，節約能源消耗。
1.2 齒輪齒條傳動系統工作原理

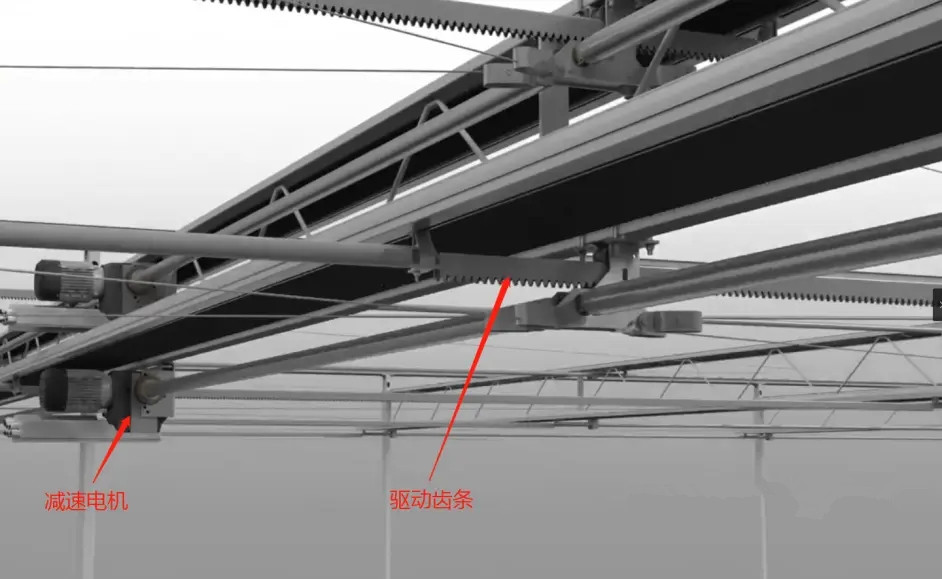

電機帶動傳動軸運轉，傳動軸上的齒輪/齒條將圓周運動變成直線運動。與齒條連接的推拉桿通過十字連接帶動鋁合金活動推桿在幕線上平行移動，鋁合金活動推桿拉動幕布一端緩慢展開、收攏，全部展開及收攏后分別觸動開、合限位器開關，電機停止，運行結束。
1.3 系統基本組成
1.3.1 控制箱及電機

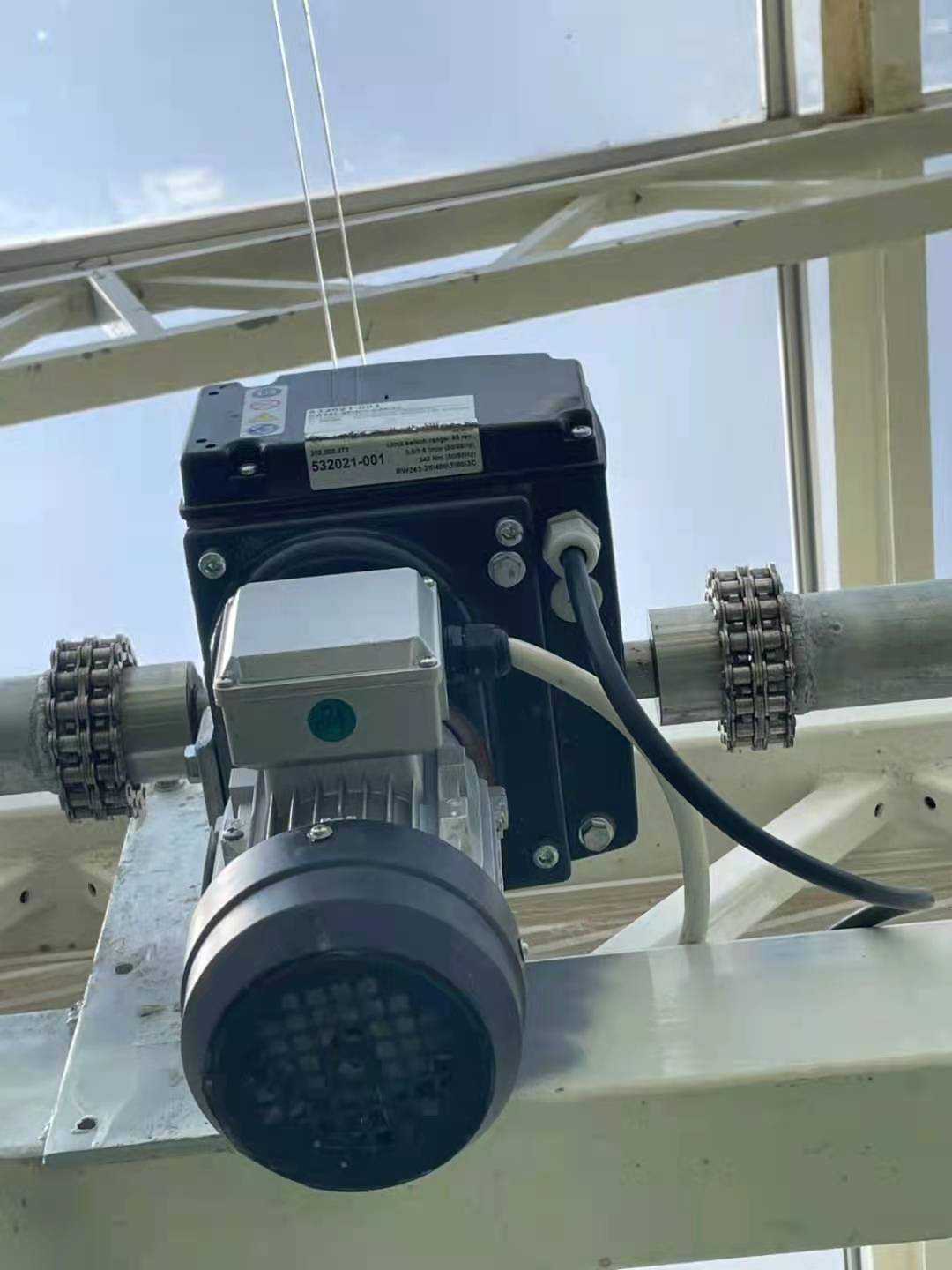

該箱內裝配有幕布展開與合攏兩套接觸器，即可手動開停，又可通過行程開關，實現自動停車。驅動電機、聯軸器和減速電機為專用電氣設備，與控制箱相連接，該電機輸出軸處配備了行程開關，限位準確，使整套系統運行平穩可靠。
電機參數：
1）行程：約3.7m 2）電源：380v，三相，50HZ
3）電機功率：0.55kw
4）減速比：1：500
1.3.2 齒條齒輪
采用齒輪齒條傳動，設計合理，質量可靠，運行平穩無噪音。沿溫室跨度等間距均布。
齒條技術參數
1）模數：4
2）防腐形式：熱鍍鋅
3）齒條長度：3970 mm
4）齒條高度：40 mm
1.3.3 傳動部分
傳動軸采用42熱鍍鋅鋼管，電機安裝在傳動軸的中部，齒條付均布。推拉桿為熱鍍鋅鋼管，每套齒條副連接1根，縱向與溫室長度基本等長；鋁合金活動推桿橫向布置，拉動幕布展開、收攏，使幕布在運行中保持平展。
1.3.4 外遮陽骨架結構
1）立柱采用方矩形管，熱鍍鋅防腐；
2）橫梁采用方矩形管，熱鍍鋅防腐。
1.3.5幕線
幕線選用φ2.6mm黑色聚酯線，上下兩層幕線，間距均布。
1.3.6幕布

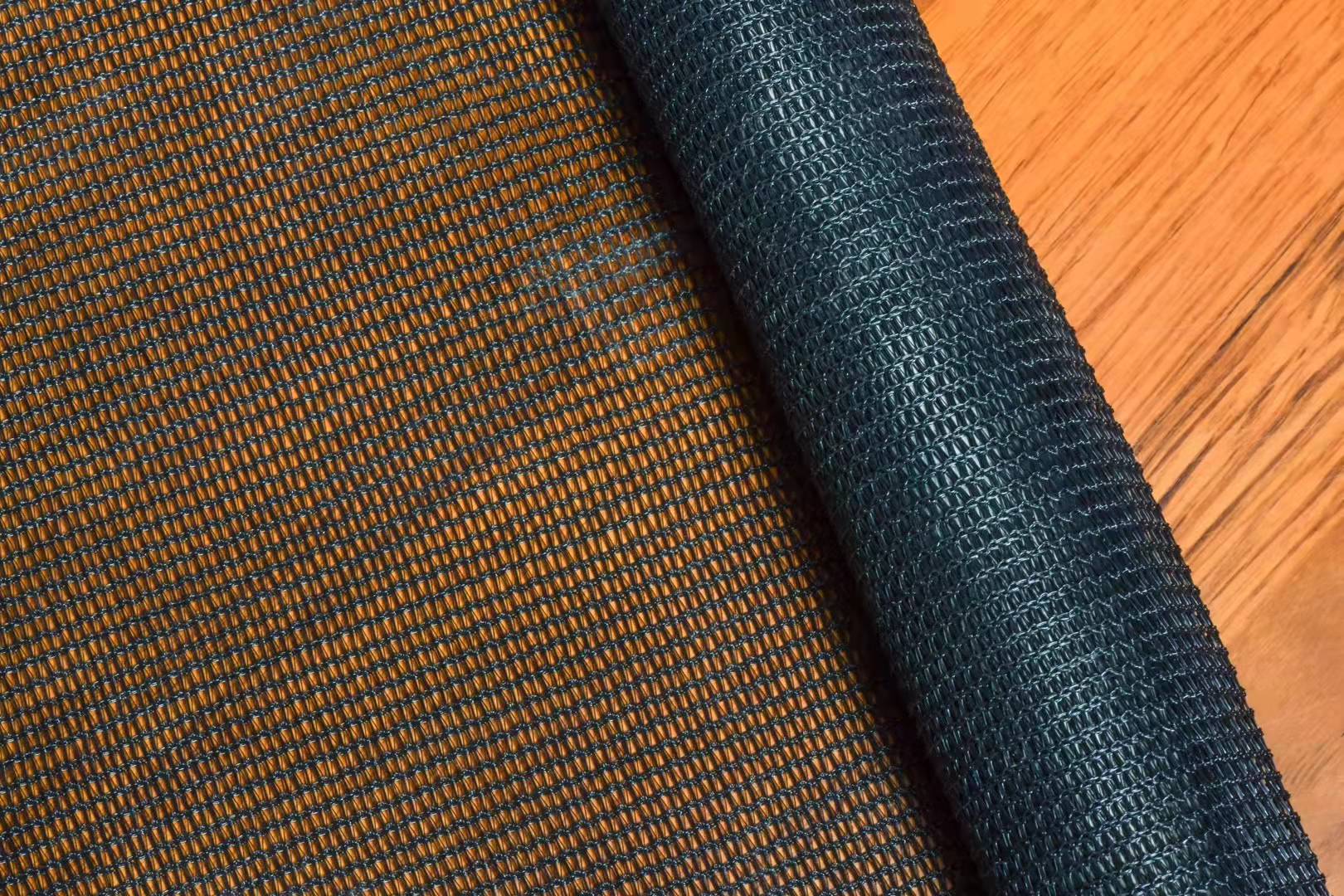

采用成型圓絲外遮陽網，遮蔭率為75%，質保五年。
西藏溫室大棚電動內遮陽系統:
內遮陽系統可從多方面改善溫室的生態環境。夏季遮陽幕能反射部分陽光，并使陽光漫射進入溫室，均勻照射植物，保護植物免遭槍管的灼傷，同時使溫室溫度下降4-6℃；通過選用不同的幕布，可形成不同的遮陽率，滿足不同作物對陽光的需求；冬季夜間，內遮陽保溫系統可以有效地阻止紅外線外逸，減少地面輻射熱流失，減少熱能源消耗，大大降低溫室運行成本。
1.2.1技術性能
電機型號：WJN40-0.55KW
行程：3.70
運行速度(m∕min)：0.718
單程運行時間：5.15
電源（三相∕hz）：380v
電機功率：0.75
1.2.2系統基本組成
1）控制箱及電源
該箱可靈活控制遮陽幕的展開、合攏與停止。當遮陽幕受計算機控制時電控箱上裝有轉換開關，使之即可實現自動又可實現手動（電動），操作靈活多變。電機自帶工作纖維和安全限位，動作安全可靠。
2）齒條
產品質量可靠，運行平穩。
3）傳動部分
傳動部分由減速電機及配套部件組成，通過減速電機與之相連的傳動軸輸出動力。傳動軸采用熱鍍鋅鋼管，中部與電機相連，其余部分與齒條∕齒條座均布相連，將周圍運動轉換為平穩的直線運動。推拉桿為鍍鋅鋼管，每套齒條連1列，縱向與溫室長度基本等長。與推拉桿聯結的驅動幕桿采用鋁型材，橫向布置，拉動幕布開合，使幕布在運行中平展美觀。
4）幕線
幕線選用透明聚酯幕線。
|
